DC48D15/130A



DC48D15V130A.rar

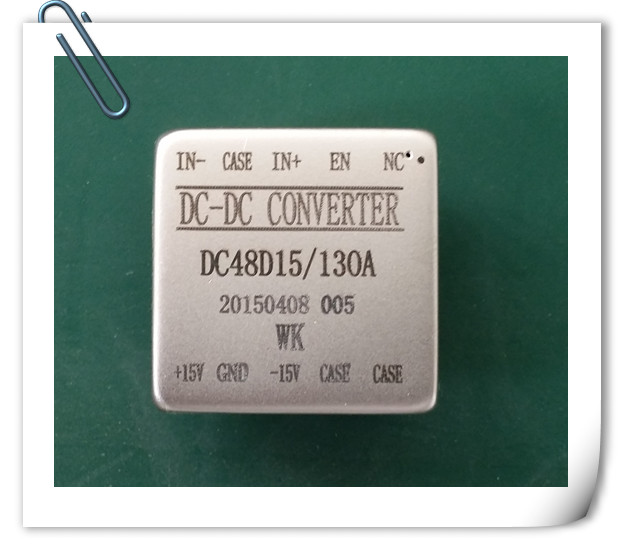

1： 产 品 特 点:（外观图见右图）
Ø         输 出  功 率:   6W
Ø         输入直流电压范围：  36V～72V（额定电压48V）
Ø         工作温度范围(TC):  -55℃～+105℃
Ø         工 作  频 率：  200kHz
Ø         全密封金属外壳
Ø         输入，输出，外壳相互隔离
Ø         绝缘电阻：R≥100MΩ（直流500V）
Ø         具有短路保护，禁止功能
Ø         输出纹波小。可靠性高.
2：性 能 描 述:
该DC/DC变换器输出功率为6W，采用SMT工艺制造,全密封金属外壳封装；单端反激PWM控制，效率较高，输出纹波低，满足微电路模块准规范SJ20668
3：引用范围
   陆地武器供电系统等
4：产品类别（表1）

单路
DC48S3R3/2000A,  DC48S5/1200A,  DC48S12/500A,  DC48S15/400A, DC48S24/250A
双路
DC48D5/600A,   DC48D12/250A,   DC48D15/200A

5：技术性能（表2，表3，表4）
                                     表2

序号
特性
条件（除另有规定）
TC=-55℃～+105℃
VIN=48±0.2V,CL=0
DC48S3R3/2000A
DC48S5/1200A
DC48S12/500A
最小值 最大值
最小值 最大值
最小值 最大值
1
输入电压/V
全温
36         72
36        72
36        72
2
输出电压/V
IO=满载      常温
            高低温
3.20      3.40
3.15      3.45
4.90    5.10
4.80    5.20
11.90   12.10
11.80   12.20
3
输出电流/A
VIN=36-72V
2
1.2
0.5
4
输出纹波电压
/mV
BW=10KHZ-20MHZ
IO=满载，常温
60
60
100
5
效率/％
IO=满载   常温
        高低温
78
80
82
6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到输入地，输出禁止
有
有
有
8
输出过冲/mV
VIN=48V  IO=满载
200
200
300
10
短路保护
Ta=25℃
有
有
有
11
负载瞬变输出电压变化/mV
50％负载到满载
满载到50％负载
±100
±200
±300
12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
3
3
3

表3

序号
特性
条件（除另有规定）
TC=-55℃～+105℃
VIN=48±0.2V,CL=0
DC48S15/400A
DC48S24/250A

最小值 最大值
最小值 最大值
最小值 最大值
1
输入电压/V
全温
36         72
36        72

2
输出电压/V
IO=满载      常温
            高低温
14.90    15.10
14.80    15.20
23.90   24.10
23.80   24.20

3
输出电流/A
VIN=36-72V
0.4
0.25

4
输出纹波电压
/mV
BW=10KHZ-20MHZ
IO=满载，常温
100
200

5
效率/％
IO=满载   常温
        高低温
82
82

6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100

7
禁止功能
Ta=25℃
拉到输入地，输出禁止
有
有

8
输出过冲/mV
VIN=48V  IO=满载
500
1000

10
短路保护
Ta=25℃
有
有

11
负载瞬变输出电压变化/mV

50％负载到满载
满载到50％负载
±300
±500

12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
3
3
3


                                      表4

序号
特性
条件（除另有规定）
TC=-55℃～+105℃
VIN=48±0.2V,CL=0
DC48D5/600A
DC48D12/250A
DC48D15/200A
最小值 最大值
最小值 最大值
最小值 最大值
1
输入电压/V
全温
36         72
36        72
36        72
2
输出电压/V
IO=满载      常温
            高低温
±4.90 ±5.10
±4.80 ±5.20
±11.9±12.10
±11.8±12.20
±14.90±15.10
±14.80±15.20
3
输出电流/A
VIN=36-72V
0.6
0.25
0.2
4
输出纹波电压
/mV
BW=10KHZ-20MHZ
IO=满载，常温
80
100
120
5
效率/％
IO=满载   常温
        高低温
82
82
82
6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到输入地，输出禁止
有
有
有
8
输出过冲/mV
VIN=48V  IO=满载
200
300
500
10
短路保护
Ta=25℃
有
有
有
11
负载瞬变输出电压变化/mV
50％负载到满载
满载到50％负载
±300
±500
±500
12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
3
3
3

6:  引出引脚功能说明  （图1，表5）
                                           图1
                                             表5


   引脚号
功能

引脚号
功能
单路
双路
单路
双路
1
空端
空端
6
输出正
输出正
2
禁止端
禁止端
7
输出地
输出地
3
输入正
输入正
8
空端
输出负
4
外壳端
外壳端
9
外壳端
外壳端
5
输入地
输入地
10
外壳端
外壳端


7： 封装外形图尺寸 （图2）

                                          图2

8：产品型号命名说明（图3）
